40系LSシリーズは後期（中期モデル）以降はルームランプがLEDになりましたが、トランクルームは従来のバルブ式のまま、暗いので夜間の使用性が悪くそれを改良するべく、手元にあったLED部品を加工して照度アップを行いました。

▶︎トランク照明は２種類

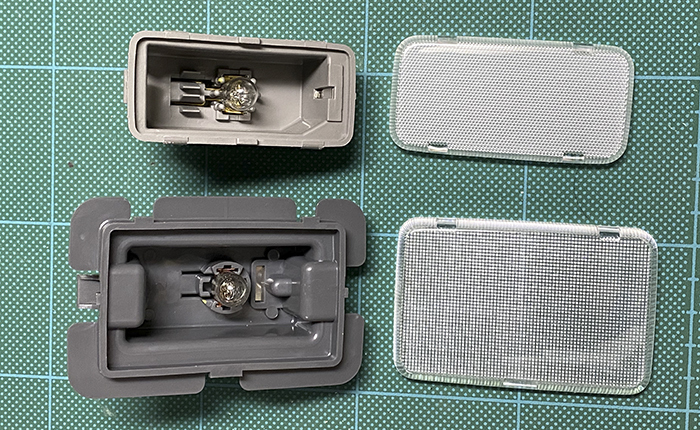

トランク照明は、トランクフード裏面に装着されている小さい照明（画像上）と、ボディートレーボード下側に装着されている大きい照明（画像下）の２種類。いずれもバルブ式照明、個人的に温かみがあって大好きなのですが、暗くて使い勝手が悪いので私ななりの改良を施しました。

▶︎小さい照明の加工

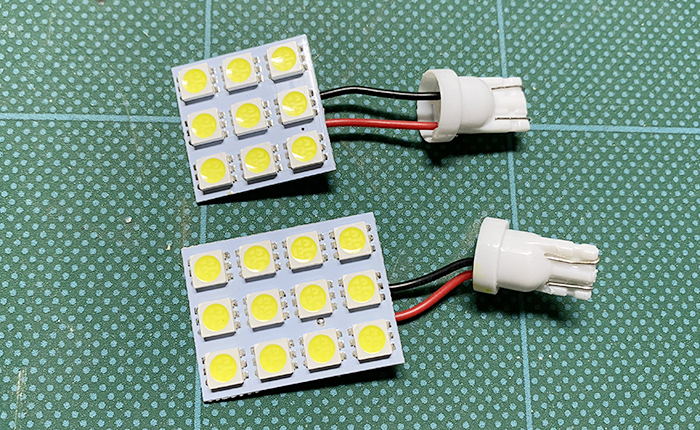

手元にあった汎用のLEDルームランプ、この２つを繋げてる加工から開始。

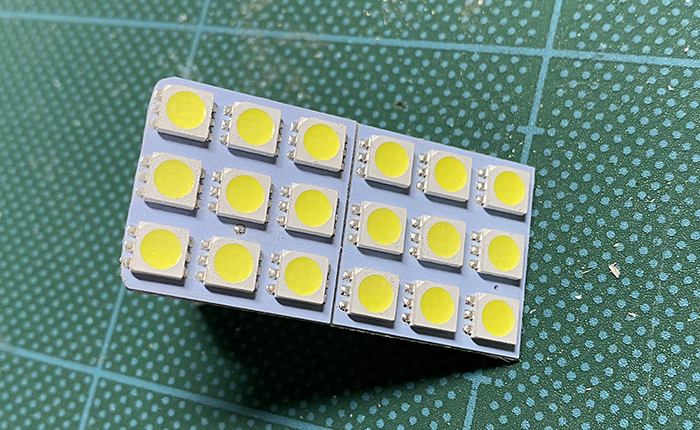

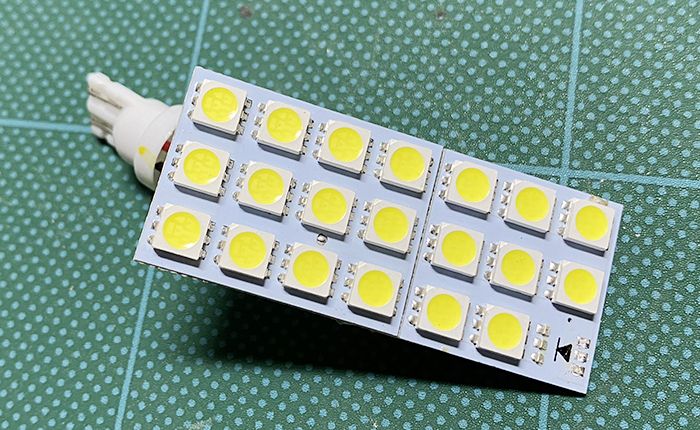

単純に２個イチ加工しただけ♪

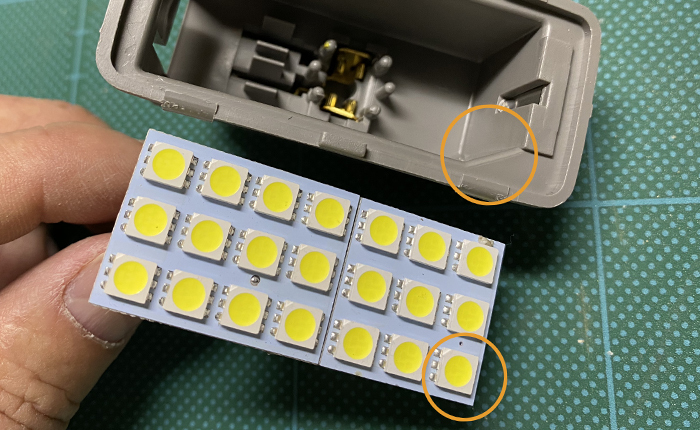

縦横ともにピッタリ合う寸法でしたが、一箇所だけ斜め加工が必要


基盤を削るの部分のLEDを撤去、ただしハンダベースは置いておきます。

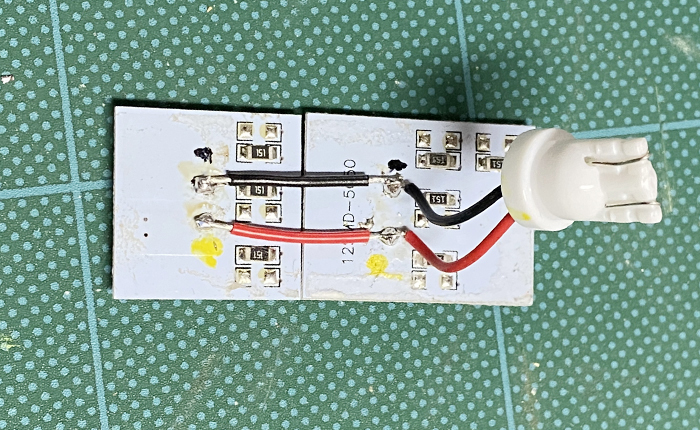

この照明基盤は一つの抵抗に３つLEDが装着されているので、

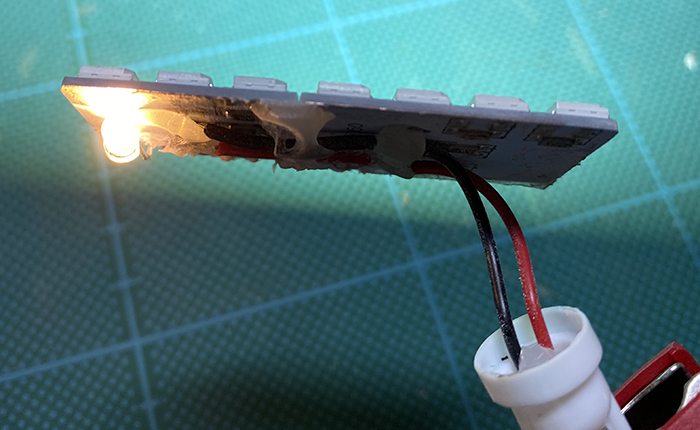

LEDを裏面に向けハンダ付けし数を合わせます。

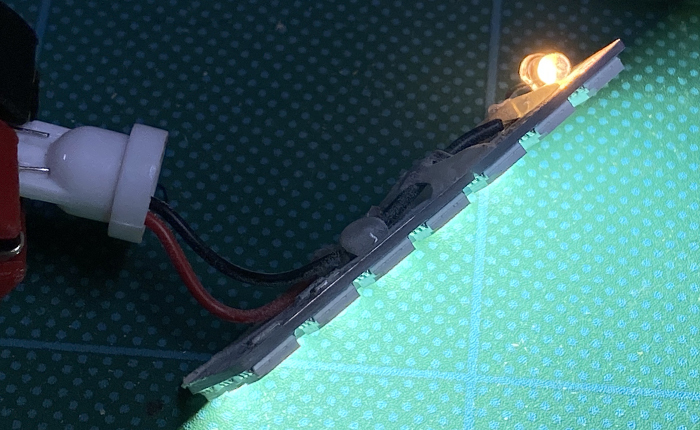

追加したLEDは裏側でひっそりと点灯。


ピッタリとハマって装着したいところですが・・・。

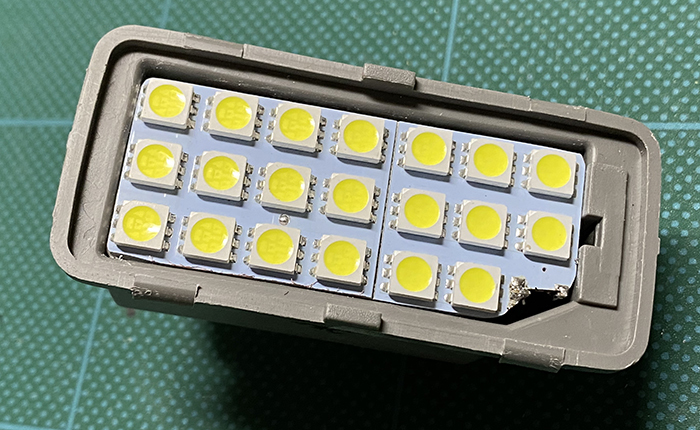

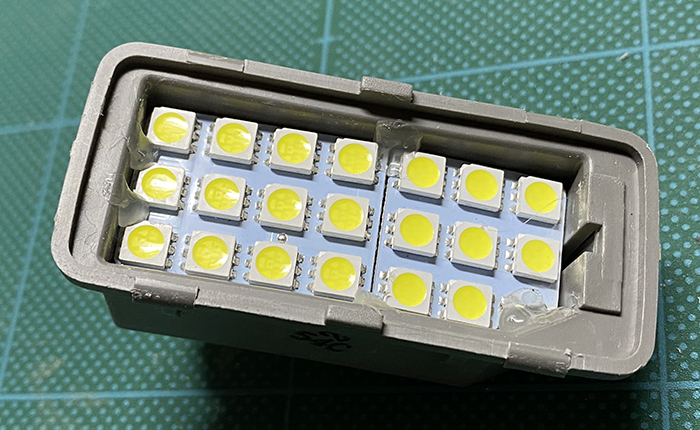

mitsuakiのこだわり、LED基盤を可能な限りケースの奥に入れます。


基盤を下に入れる事によって、レンズ面からLEDの距離を稼ぎ粒が少しでもLEDの粒が
目立たないようにするのと、LED光がケースの中で拡散するようにしました。

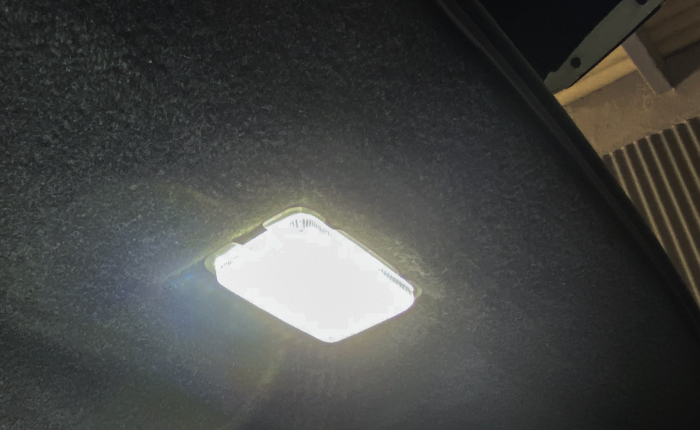

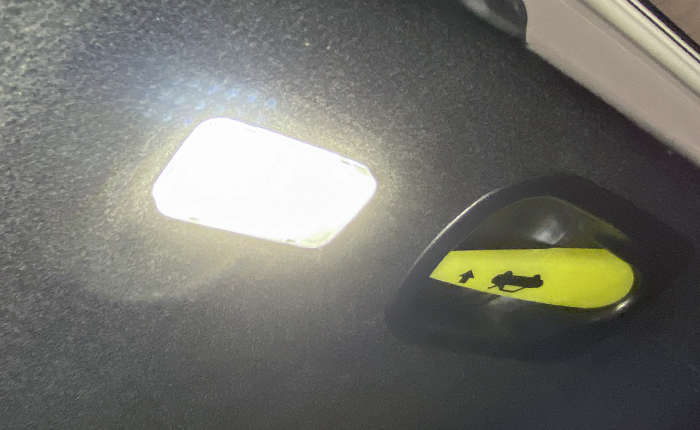

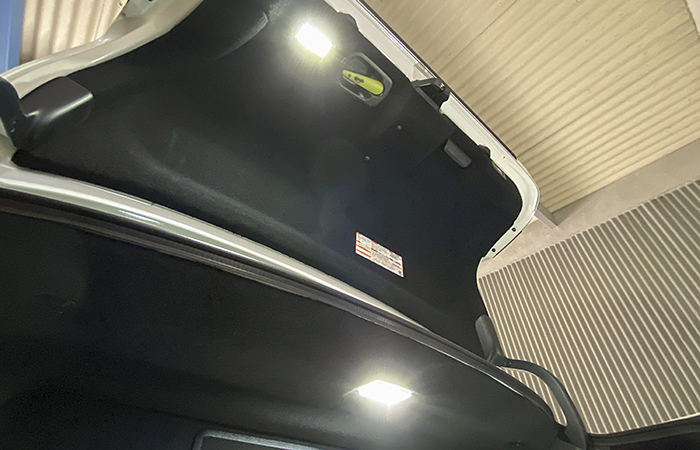

車両装着

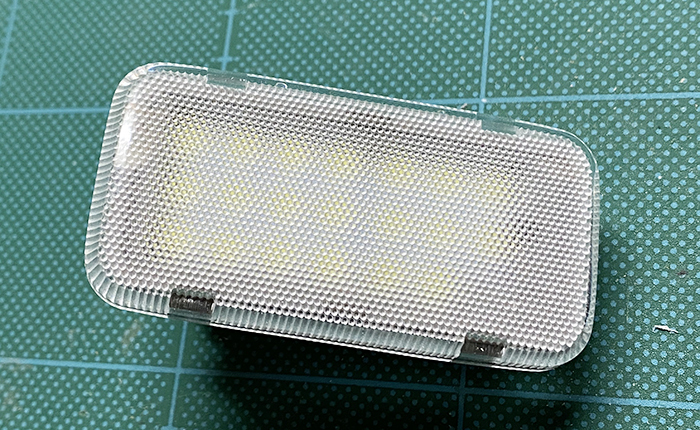

LEDの粒が目立たなくするのが目的でしたが、惜しくも達成ならず・・・。
でも、光の拡散は私好みの良い感じに仕上がりました♪

▶︎大きい照明の加工

車両トレーボード下に装着される大きい照明、こちらは手元にあったものを
ほぼそのまま装着できますが、小さい照明同様にこだわり加工を施しました。

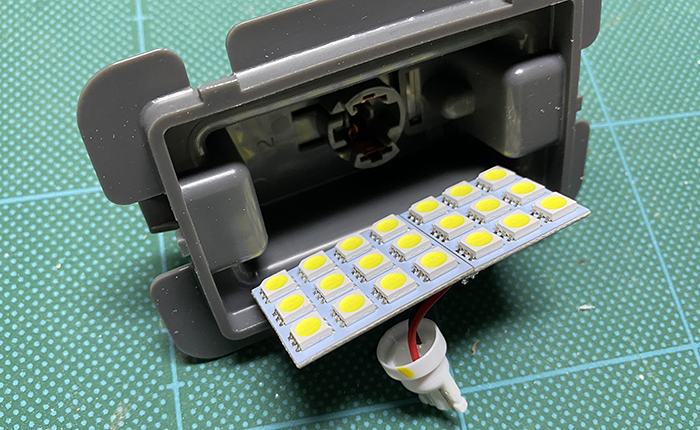

サイズはピッタリ！！

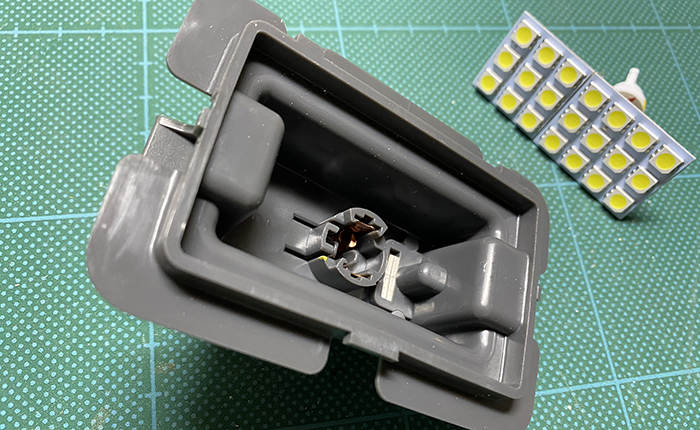

基盤を中に入れる為にケースの中に合わせて削り加工

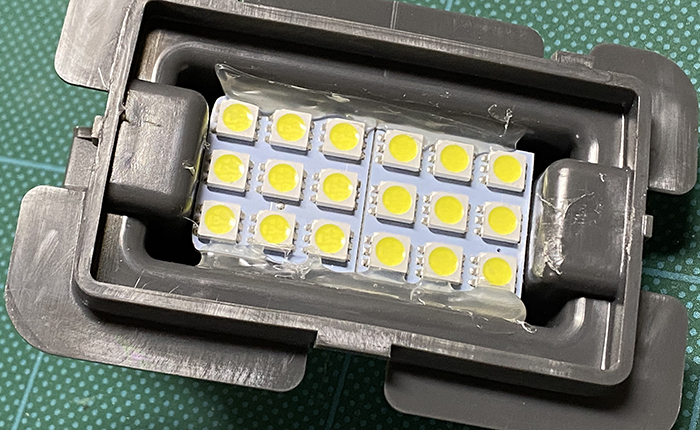

理想と思う位置に設置出来るのを確認し、ホットボンドで固定

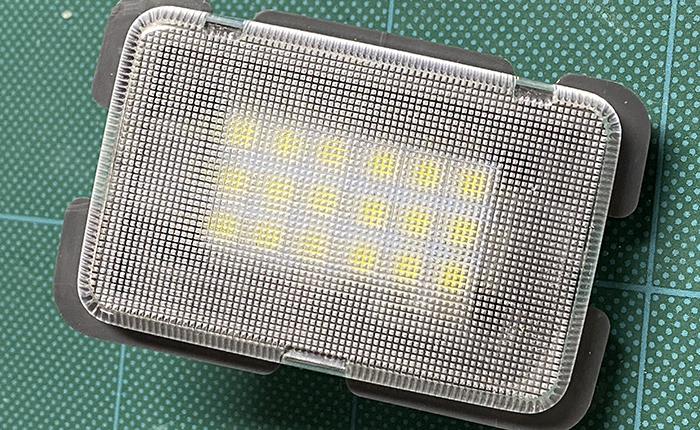

こちらは、レンズの透過度が良いのか、小さい照明よりLEDツブツブが目立ちます。


照明はトレーボード下に装着されるので、覗きこまない限りみる事がなく
小さい照明同様に、光の拡散が目的の加工です。

●作業時間：1時間位　
●加工難易度：★★☆☆　
●満足度：★★★★★
